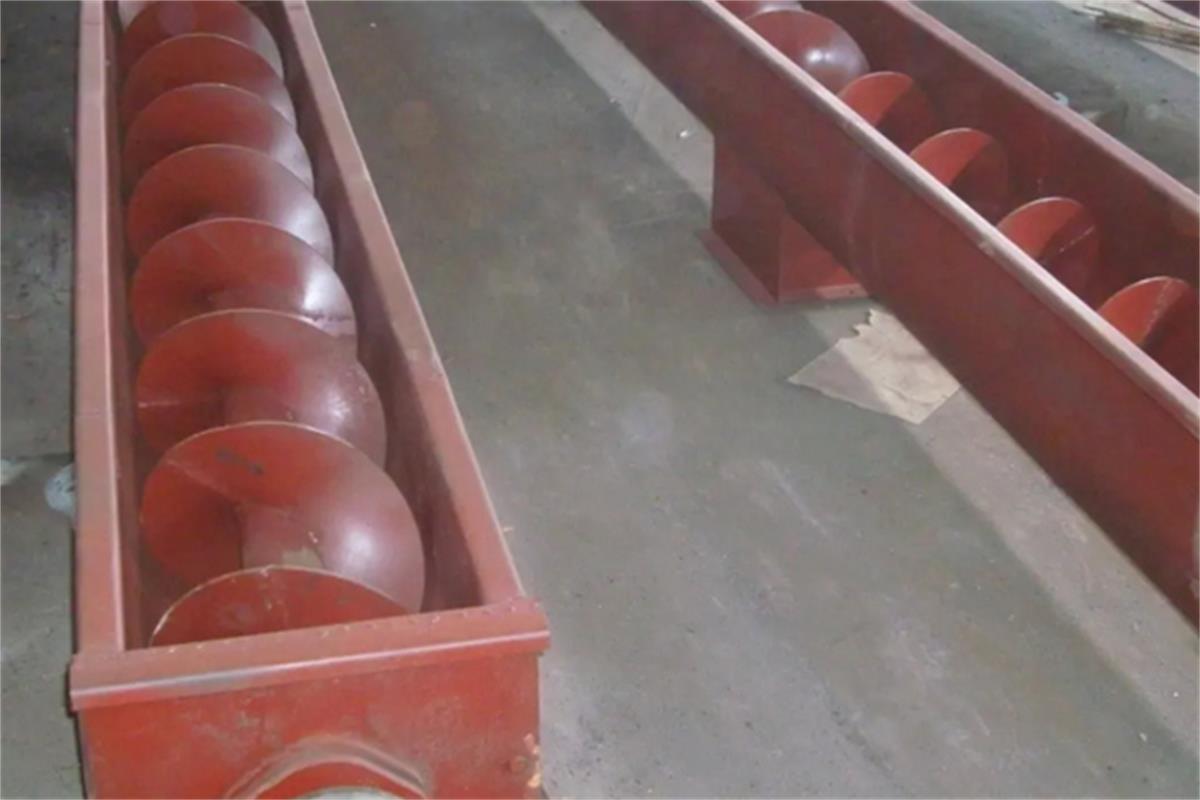

絞龍結構
絞龍主要由進料口、筒體、出料口、螺旋體、傳動系統等部件組成，絞龍是靠螺旋葉片的推力作用和物料離心力來輸送物料，絞龍的螺旋體由葉片和鋼管軸焊接而成，絞龍是用來輸送物料的主要工作部件，絞龍的螺旋體可分為左旋、右旋兩種，同一螺旋體，只要改變其旋轉方向其輸送物料方向隨即逆向，絞龍采用電機加皮帶輪減速，通過配不同的皮帶輪改變其傳動比，可獲得絞龍螺旋體所需的轉速，從而保證輸送物料。
絞龍應用范圍
螺旋機被廣泛使用在各種工業部門，如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平或小于20°傾角，輸送粉狀、粒狀和小塊狀物料、如水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度200℃以下。螺旋機不宜輸送易變質的、粘性大的、易結塊的物料，因?yàn)檫@些物料在輸送時會粘結在螺旋上，并隨之旋轉而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。
螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，每隔0.5米一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。
絞龍應用注意事項
按螺旋機驅動方式分為兩種：
C1制法—螺旋機長度小于35m時，單端驅動。
C2制法—螺旋機大于35m時，雙端驅動。
按螺旋機中間吊軸承種類分為：
M1—為滾動吊軸承，采用80000型密封軸承，軸蓋上另有防塵密封結構，常用在不易加油，不加油或油對物料有污染的地方，密封效果好，吊軸承壽命長，輸送物料溫度≤80℃（訂貨時可不注明）。
M2—為滑動吊軸承，設防塵密封裝置，常用在輸送物料溫度比較高（＞80℃），或輸送液狀物料。
2、型號意義：
3、螺旋輸送機規格、技術參數：
規格型號 | 200 | 250 | 315 | 400 | 500 |
螺 距 | 200 | 250 | 315 | 355 | 400 |
n | 100 | 90 | 80 | 71 | 63 |
Q | 13 | 22 | 31 | 62 | 98 |
n | 80 | 71 | 63 | 56 | 50 |
Q | 10 | 18 | 24 | 49 | 78 |
n | 63 | 56 | 50 | 45 | 40 |
Q | 8 | 14 | 19 | 39 | 62 |
n | 50 | 45 | 40 | 36 | 32 |
Q | 6.2 | 11 | 15.4 | 31 | 50 |
注：1、n——轉速r/min（偏差允許在10%范圍內）；2、輸送量Q——m3/h。
